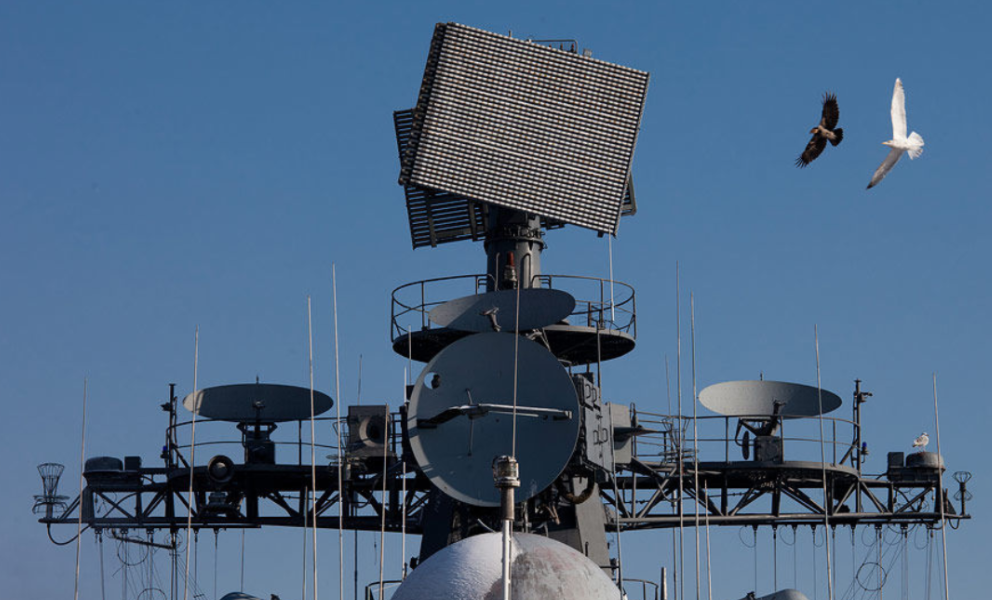

在5G基站、卫星通信等高频应用场景中，射频芯片常面临"电磁风暴"考验——手机通话突然断流、卫星信号丢失、雷达误判目标...这些问题的根源都指向同一个痛点：射频芯片的抗干扰能力不足。某通信实验室测试显示：在复杂电磁环境下，抗干扰能力差的芯片误码率可能飙升1000倍！今天我们就用工程师视角，揭秘如何衡量和提升射频芯片的抗干扰性能。
一、抗干扰能力如何科学衡量？
行业黄金标准：
RF噪声抑制比：典型值＞-60dBV（如MAX4232在60V/m场强下仅-66dBV）
误码率(BER)：理想值＜10⁻⁹（恶劣环境下需＜10⁻⁶）
谐波失真度：要求＜-60dBc（避免信号畸变）
权威测试方法：
电波暗室法（参考材料1/3）
在可控RF场（60V/m场强，1000Hz调制）下测试
对比MAX4232与竞品X数据：前者输出波动仅-20dB，后者高达-18dBV（差2500倍！）
现场实测法
将DUT置于手机/基站等真实电磁环境中
监测关键指标：信号强度衰减、误码率变化
二、四大抗干扰增强方案
方案1：芯片级防护（从源头筑盾）
核心技术（参考材料2/8）：
特殊工艺：深亚微米制程减少内部耦合
滤波集成：5G射频滤波器插入损耗＜1dB，带外抑制＞50dB
屏蔽设计：双层闭合线圈环组+陶瓷层（专利技术，误码率降低80%）
实测效果：某芯片采用金属屏蔽罩后，静电防护能力提升至±8kV
方案2：PCB布局魔法（信号高速通道）
黄金法则（参考材料9）：
地平面分割：数字/模拟地独立供电，阻抗差＜5%
差分走线：保持100Ω阻抗匹配，线间距≥3倍线宽
滤波器布局：在RF输入端增加π型滤波网络（截止频率误差＜±5%）
案例：某Wi-Fi芯片通过优化布局，串扰降低12dB
方案3：系统级防护（构建电磁长城）
创新设计：
多级滤波体系：前端SAW滤波器+后端数字滤波
动态功率控制：根据环境自动调节发射功率（范围-20dBm~+23dBm）
冗余设计：双天线分集接收（信号强度提升15dB）
行业标杆：华为基站采用"微带线+金属腔体"方案，抗干扰能力达-100dBm
方案4：智能算法加持（软件定义防护）
前沿技术（参考材料5）：
自适应滤波：LMS算法实时调整参数（收敛速度＜1ms）
空间分集：MIMO技术实现多路径信号合成
干扰识别AI：机器学习分类干扰类型（准确率＞99%）
三、选型与应用指南
芯片选型参数对照表：
| 应用场景 | 关键指标 | 推荐方案 |
|---|---|---|
| 手机射频 | -60dBc谐波抑制 | 集成SAW滤波器的SoC |
| 卫星通信 | ＞50dB带外抑制 | GaN基功率放大器+屏蔽罩 |
| 工业物联网 | ＜10⁻⁶误码率 | 双模冗余设计 |
成本效益公式：
抗干扰投入成本 ≤ 故障损失成本×故障概率
（例：某车规级芯片增加0.5防护设计，避免0.5防护设计，避免0.5防护设计，避免500召回损失）
总结
在电磁环境日益复杂的今天，射频芯片的抗干扰能力已成为核心竞争力。从芯片级防护到系统级设计，从硬件滤波到智能算法，每一步优化都在为通信可靠性保驾护航。记住：优秀的抗干扰设计不是锦上添花，而是通信系统的生存底线！
