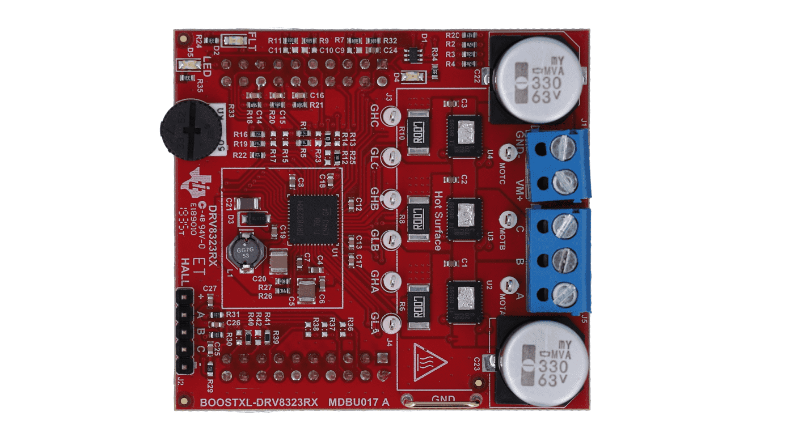

在电子设计中，芯片封装选型直接影响电路性能与PCB布局。如何快速匹配芯片封装与应用需求？掌握这套方法，让你的设计效率倍增！
一、芯片封装的核心作用
芯片封装不仅是保护芯片的"外壳"，更是决定以下关键指标的核心因素：
热管理性能：不同封装的热阻差异可达5-10倍
PCB占用面积：QFN比DIP封装节省70%空间
电气性能：封装寄生参数影响高频信号完整性
生产工艺要求：SMT贴装精度要求随封装缩小而提高
二、5大封装类型快速匹配指南
1. 传统封装（DIP/SOP）
特点：引脚间距大(2.54mm)，易手工焊接
最佳应用：
教学实验板
维修替换场景
工业控制柜内设备
避坑提示：不适用于高密度PCB设计
2. 表面贴装(SMD)封装
| 封装类型 | 引脚间距 | 典型应用 |
|---|---|---|
| SOP | 1.27mm | 通用数字电路 |
| QFP | 0.8mm | MCU/FPGA |
| BGA | 0.5mm | 高性能处理器 |
匹配要点：
高频信号优选BGA/QFN(寄生电感<10nH)
空间受限选QFN(最小可达1.5×1.5mm)
3. 功率器件封装
TO系列：TO-220适合工业电源模块
DFN/QFN：功率密度提升30%，散热设计关键
特殊要求：需匹配PCB铜箔厚度(建议≥2oz)
4. 射频专用封装
QFN+焊盘设计：优化微带线阻抗匹配
陶瓷封装：适用于毫米波频段(>60GHz)
5. 新型封装趋势
Chiplet：异构集成需特殊基板设计
WLP：晶圆级封装适合超小型化需求
三、封装选型3步法
Step 1：明确应用需求
空间限制？→ 优先考虑最小封装
散热要求？→ 计算热阻(TJA)指标
生产工艺？→ 评估贴装精度要求
Step 2：关键参数匹配
| 设计要素 | 封装影响 | 选型建议 |
|---|---|---|
| 信号完整性 | 寄生参数 | 高频选BGA/QFN |
| 热管理 | 热阻 | 功率器件选DFN |
| 可靠性 | 引脚强度 | 工业级选QFP |
Step 3：验证与优化
使用Altium/Allegro进行DFM仿真
重点检查：
焊盘尺寸匹配度
散热过孔布局
信号走线阻抗
四、工程师避坑指南
常见错误：
忽略封装热阻导致过热失效
未考虑SMT贴装精度要求
高频设计选用寄生参数大的封装
解决方案：
功率器件预留散热空间(建议≥2mm)
关键信号线做包地处理
使用仿真软件预验证
五、实用工具推荐
封装库管理：Ultra Librarian
热分析工具：FloTHERM
信号完整性：HyperLynx
结语
芯片封装选型是硬件设计的基础环节。掌握"需求分析→参数匹配→仿真验证"三步法，配合本文的封装匹配指南，可大幅提升设计成功率。下次选型时，不妨先问自己：这个封装真的适合我的应用场景吗？
