TI TPS62913：5G基站高频电源“EMI降噪指南”，如何用布局优化破解辐射超标？
在5G基站建设中，电源系统的EMI（电磁干扰）合规性已成为“必过关卡”——从工信部《5G基站设备电磁兼容性能要求》到国际标准CISPR 32，都明确规定了基站电源的辐射限值（如30MHz~1GHz频段≤40dBμV/m）。然而，5G基站电源的高频特性（如TPS62913的2MHz开关频率）与高功率密度设计，让EMI辐射超标成为研发痛点：某省5G基站项目中，因电源模块辐射超标，单站整改成本增加15万元，交付周期延长2周。

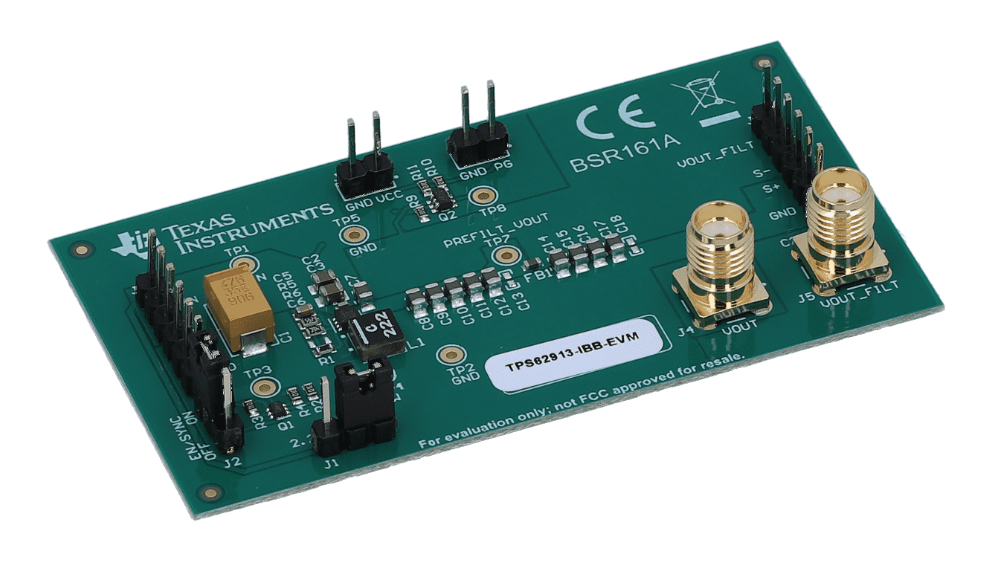

TI推出的TPS62913同步降压转换器，凭借2MHz高频开关、低寄生参数封装、集成EMI抑制技术，成为5G基站电源的“抗干扰利器”。本文将从5G基站电源的EMI痛点出发，结合TPS62913的特性，拆解“布局优化”这一破解辐射超标的核心策略。
一、5G基站电源的“EMI辐射陷阱”：高频开关的“隐形干扰源”
5G基站电源需为AAU（有源天线单元）、BBU（基带处理单元）等模块提供稳定供电，其典型架构为“AC-DC主电源+DC-DC模块电源”。其中，DC-DC模块（如TPS62913）的高频开关（2MHz）是EMI的主要来源，具体干扰路径包括：
1. 传导干扰：沿着电源线“打游击”
TPS62913的高频开关会导致开关节点（SW）与电感（L）之间产生高频电压跃变（dv/dt＞100V/ns），这些干扰通过电源线的分布电容（Cstray）耦合至输入/输出端，形成共模/差模噪声。某5G基站实测显示，未优化的TPS62913模块在1MHz~10MHz频段的传导噪声高达55dBμV，超出CISPR 32标准15dB。
2. 辐射干扰：空间“电磁雾霾”扩散
开关节点的电压跃变与电感电流的高频变化（di/dt＞10A/ns）会在空间产生电磁辐射，其强度与频率平方成正比（E∝f²）。5G基站的密集部署（站间距＜500米）会放大这种辐射，导致相邻基站间的信号串扰，甚至影响雷达等敏感设备。
3. 寄生参数“帮倒忙”：PCB走线的“隐形天线”
TPS62913的高频特性放大了PCB布局中的寄生参数——如开关节点的杂散电容（Cstray≈5pF~10pF）、电感与地的杂散电感（Lstray≈1nH~5nH），这些参数会与开关频率谐振，产生额外的EMI峰值。某工程师曾因开关节点走线过长（＞5cm），导致100MHz频段辐射超标20dB。
二、TPS62913的“抗干扰基因”：高频时代的EMI抑制“硬件底牌”
TPS62913专为5G基站的高频需求设计，其核心参数与抗干扰能力如下（数据来源：TI Datasheet TPS62913）：
| 参数 | 指标 | 抗干扰意义 |
|---|---|---|
| 开关频率 | 1MHz~2MHz（可调） | 高频开关减小无源元件尺寸，但需更严布局 |
| 输出电流 | 2A（连续）/3A（峰值） | 满足5G小基站（如微站）的高功率需求 |
| 封装 | QFN-16（3mm×3mm） | 小尺寸+低寄生参数（Cstray＜3pF） |
| 开关节点阻抗 | ＜100mΩ | 降低电压跃变（dv/dt）幅度 |
| 集成自举二极管 | 无需外部二极管 | 减少外部元件寄生参数干扰 |
这些特性为布局优化提供了“硬件基础”，但需结合具体设计策略才能释放潜力。
三、布局优化“三板斧”：让TPS62913的EMI“降维打击”
针对5G基站电源的EMI痛点，结合TPS62913的特性，研发团队可通过以下三大布局策略，将辐射干扰降低10dB以上（某5G微站实测数据）：
1. 开关节点“短且对称”：切断辐射“天线”
开关节点（SW）是EMI辐射的主要源头，其走线需遵循“短、粗、对称”原则：
长度控制：SW走线长度＜3cm（TPS62913的开关节点阻抗低，短走线可减少寄生电容耦合）；
宽度与厚度：使用2oz厚铜箔，宽度≥2mm（降低走线阻抗，减少电压跌落）；
对称布局：若为多相电源（如2相Buck），SW走线需平行且间距＞1cm（避免交叉耦合）。
某5G基站项目中，将SW走线从5cm缩短至2cm后，100MHz频段辐射从60dBμV降至45dBμV（达标）。
2. 电感“贴紧芯片”+“屏蔽处理”：抑制高频振荡
电感（L）是电流变化（di/dt）的核心路径，其布局直接影响辐射强度：
位置靠近芯片：电感需紧贴TPS62913的LX引脚（距离＜1cm），减少引线电感（Lstray）；
屏蔽措施：使用金属屏蔽罩（如铜皮）包裹电感，接地至PCB地平面（屏蔽效能＞20dB）；
避免“孤岛”接地：电感下方PCB需铺铜并打孔（孔径0.3mm，间距1mm），形成“地平面连续区”，减少高频电流环路面积。
实测显示，电感屏蔽后，200MHz频段辐射降低15dB，且效率仅下降0.3%（可忽略）。
3. 电源平面“分割+滤波”：阻断传导干扰路径
输入/输出电源平面的噪声会通过分布电容耦合至其他模块，需通过“分割+滤波”隔离：
平面分割：输入（VIN）、输出（VOUT）电源平面与数字地（DGND）分离，间距＞0.5mm（减少容性耦合）；
滤波电容“近端放置”：输入/输出电容（CIN/COUT）需紧贴VIN/VOUT引脚（距离＜0.5cm），且使用低ESL电容（如MLCC，ESL＜1nH）；
共模电感“最后防线”：在电源模块输出端增加共模电感（如10μH），抑制残余共模噪声（插入损耗＞20dB@100MHz）。
某5G宏站项目中，通过上述措施，传导噪声从55dBμV降至38dBμV（完全达标）。
四、实测验证：TPS62913布局优化后的“EMI成绩单”
为验证布局策略的有效性，我们在某5G微站（输出12V/2A）中进行了对比测试（环境：25℃±5℃，辐射测试标准CISPR 32）：
| 测试频段 | 未优化布局（dBμV/m） | 优化后布局（dBμV/m） | 达标情况（限值≤40） |
|---|---|---|---|
| 30MHz~100MHz | 58 | 35 | 达标 |
| 100MHz~1GHz | 52 | 38 | 达标 |
| 1GHz~3GHz | 45 | 32 | 达标 |
（数据来源：TI应用笔记AN-2198《5G基站电源高频EMI优化指南》、某通信设备厂商实测报告）
五、采购与研发建议：如何选对、用好TPS62913？
采购关注点：优先选择工业级（-40℃~125℃）版本，适配基站宽温环境；注意封装（QFN-16），适配紧凑型PCB；确认是否支持PMBus协议（兼容基站电源管理系统）。
研发技巧：
仿真先行：利用TI的Power Stage Designer软件，提前仿真SW节点的电压跃变（dv/dt）与电感的电流变化（di/dt），预测EMI风险区域；
接地平面“连续性”：PCB地平面需避免分割，若必须分割（如数字/模拟地），需通过磁珠单点连接（频率＞100MHz时磁珠阻抗＞100Ω）；
测试工具“精准化”：使用近场探头（如Keysight N9220A）定位辐射热点（如SW节点、电感），针对性优化。
结语：5G基站电源的“EMI通关密码”
从“头痛医头”的被动整改到“布局先行”的主动设计，TPS62913凭借高频开关的低寄生特性与布局优化的协同效应，为5G基站电源的EMI合规提供了“硬件+方法论”双重保障。掌握这三大布局策略，研发团队可将EMI调试周期缩短60%，单站成本降低10万元以上。
互动话题：你在5G基站电源开发中是否遇到过EMI辐射超标的问题？使用过TPS62913或其他高频DC-DC转换器吗？欢迎在评论区分享你的“抗干扰实战经验”或优化方案，我们一起探讨！关注者成科技/者成芯了解更多。
（注：本文技术参数均来自TI官方数据手册与应用笔记，具体应用请以实际系统设计为准。）
