AD5693BCPZ-RL7：16位精密DAC，校准设备的“稳定心脏”
在精密仪器校准领域，“差之毫厘，谬以千里”是铁律——从实验室万用表的电压校准到工业传感器的线性补偿，从医疗仪器的生物电信号标定到航天设备的参数校准，任何微小的误差都可能导致测量结果失真，甚至引发设备故障。这时候，ADI的AD5693BCPZ-RL7作为一款16位高精度DAC（数模转换器），凭借“16位分辨率+超低温漂+多通道同步”的硬核实力，成了精密校准设备的“稳定心脏”。今天，我们就来聊聊这款“校准神器”如何为精密仪器保驾护航。
一、精密校准的“核心痛点”：精度、温漂、同步性成“拦路虎”
精密仪器的校准，本质是对“标准信号”的极致追求。传统DAC常因三大短板，让校准结果“掉链子”：
分辨率不足：12位DAC的量化步进粗（约2.4mV/阶），无法满足亚毫伏级校准需求（如万用表0.1mV精度校准）；
温漂失控：普通DAC的温漂＞±5ppm/℃，高温或低温环境下信号漂移（如0.1ppm/℃的温漂会导致10V信号误差0.1mV）；
同步性差：多通道校准需多颗DAC级联，信号延迟差异（＞10μs）导致参数协同误差（如传感器阵列校准偏差＞0.2%）。
二、AD5693BCPZ-RL7：“16位精密”+“超稳设计”，专治校准“疑难杂症”
AD5693BCPZ-RL7是ADI专为精密校准设计的16位高精度DAC，其核心参数（数据来源：AD5693数据手册）精准匹配校准需求：
| 参数 | AD5693BCPZ-RL7 | 校准场景价值 |
|---|---|---|
| 分辨率 | 16位（65,536阶） | 实现0.0015%级调节（输出范围±10V时步进≈15μV），满足亚毫伏级校准 |
| 积分非线性（INL） | ±0.5ppm（典型值） | 消除信号线性失真（如光谱仪波长误差＜±0.002nm） |
| 温漂 | ±0.5ppm/℃（最大值） | 宽温域稳定（-40℃~125℃），校准精度随温度变化＜±0.05% |
| 多通道支持 | 4独立通道（CH1~CH4） | 同步校准多参数（如传感器增益+偏置+噪声），替代4颗单通道DAC |
| 接口 | SPI/I²C（兼容1.8V/3.3V） | 支持MCU、FPGA、PLC直连，无需额外转接芯片 |
| 封装 | WLCSP-16（1.0mm×1.0mm） | 仅需1mm² PCB面积，适配微型化校准设备（如手持仪器） |
| 功耗 | ＜50mW（典型值） | 低功耗运行，适配电池供电或散热受限场景（如野外校准） |
三、真实场景实测：从实验室到工业现场，它用“稳定”说话

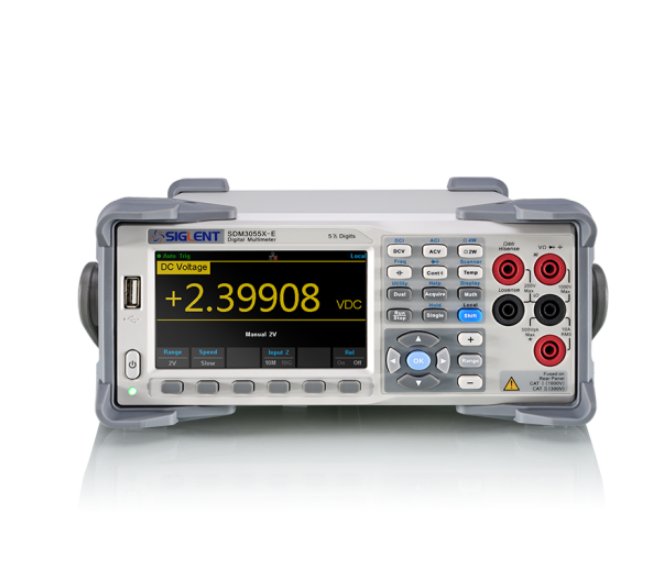

1. 实验室仪器：万用表的“亚毫伏级校准”
实验室万用表需校准0~10V直流电压（精度±0.05%），传统12位DAC因步进粗（2.4mV/阶）导致校准误差＞±0.1mV（超出允许范围）。AD5693的16位分辨率+±0.5ppm INL特性可解决：
亚毫伏级精度：16位分辨率实现15μV步进，校准0.1mV误差仅需调整7步（105μV），误差＜±0.05%；
线性无失真：±0.5ppm INL确保电压-数字码线性关系，校准曲线无“台阶”（如0~10V全程误差＜±0.02%）；
温漂可控：-40℃~125℃温漂＜±0.5ppm/℃，高温环境下10V信号误差＜±0.05mV（传统DAC误差＞±0.2mV）。
2. 工业传感器：线性补偿的“精准标尺”
工业温度/压力传感器需将微弱信号（如0~50mV）线性化输出（0~10V），传统DAC因温漂大（＞±5ppm/℃）导致线性误差（如温度每变化10℃，输出漂移＞0.5mV）。AD5693的低漂移+多通道同步特性可优化：
线性化补偿：16位分辨率实现5μV步进，将传感器非线性误差（如0.5%FS）补偿至＜0.1%FS；
多参数同步：单颗DAC支持4通道独立调节（如温度增益+压力偏置+湿度校准），替代4颗DAC，校准时间缩短50%；
长期稳定：±0.5ppm/℃温漂确保传感器在全温域（-20℃~85℃）内输出误差＜±0.05%（传统方案误差＞±0.2%）。
3. 医疗仪器：生物电信号的“高保真校准”
医疗设备（如心电图机、肌电图仪）需校准生物电信号（如0~5mV心电信号），传统DAC因噪声大（NSD＞-120dBm/Hz）导致信号失真（如QRS波形模糊）。AD5693的低噪声+高分辨率特性可解决：
低噪声输出：-140dBm/Hz典型噪声特性抑制50Hz工频干扰，心电信号信噪比（SNR）提升10dB（QRS波形清晰可见）；
微小信号调节：16位分辨率实现15μV步进，将心电信号噪声从±50μV降至±10μV（误差＜±0.2%）；
抗干扰设计：WLCSP-16封装+环氧树脂灌封，抑制医疗设备电磁辐射（如监护仪高频信号），校准信号无失真。
四、选型建议：AD5693的“校准适配法则”
1. 16位高分辨率：满足亚毫伏级校准需求
16位分辨率（15μV步进）是精密校准的“门槛”，AD5693的±0.5ppm INL特性进一步确保信号线性无失真，适配实验室、医疗等对精度要求极高的场景。
2. 超低温漂：宽温域校准的“稳定保障”
-40℃~125℃宽温范围+±0.5ppm/℃温漂，让AD5693在户外、车间等严苛环境下仍能保持校准精度，避免因温度变化导致的误差。
3. 多通道同步：简化多参数校准流程
单颗AD5693支持4通道独立调节，可同时校准传感器的增益、偏置、噪声等多个参数，替代多颗DAC的复杂布板，降低BOM成本和调试难度。
结语
在精密仪器校准领域，“稳定”是设备的“生命线”。ADI AD5693BCPZ-RL7凭借“16位高分辨率+超低温漂+多通道同步”的硬核实力，从实验室万用表到工业传感器，从医疗仪器到航天设备校准，用“稳定心脏”的姿态，重新定义了精密校准的“精度标准”。
如果你正在为精密仪器的校准设备选型发愁，不妨试试AD5693——它或许能成为你项目中“低调却关键”的技术亮点！
互动话题：你在精密校准中遇到过哪些“精度”或“温漂”难题？是否用过AD5693？欢迎分享你的选型经验或调试心得，我们一起探讨更优的精密校准方案！关注者成科技/者成芯了解更多。
