ADC内置基准源vs外部基准源:成本、精度与长期稳定性的权衡(以TI ADS8688为例)


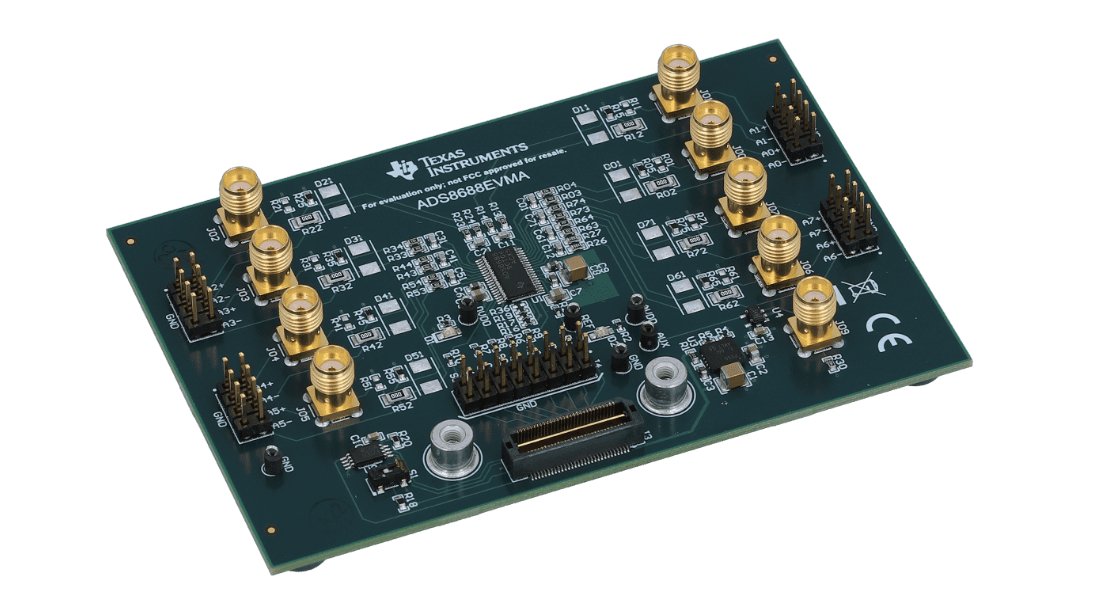

在模数转换器(ADC)的设计中,基准源是决定转换精度的核心组件之一。对于高精度测量场景(如工业传感器、医疗设备、仪器仪表),基准源的稳定性直接影响ADC的输出精度。TIADS8688作为一款16位、1MSPS的高性能ADC,支持内置基准源外部基准源两种配置方案,为工程师提供了灵活的选择空间。本文将围绕两者的成本、精度、长期稳定性展开对比分析,结合ADS8688的实际应用场景,为选型决策提供参考。

一、基准源的“核心作用”与“选择困境”

ADC的基准源为转换过程提供稳定的电压参考,其精度决定了ADC输出码值的准确性。对于ADS8688这类高精度ADC(分辨率16位,典型有效分辨率14位),基准源的误差会直接转化为测量误差(如基准源误差10ppm,可能导致ADC输出误差±1LSB≈15μV)。

然而,选择内置还是外置基准源,需在成本、精度、长期稳定性三者间权衡:

  • 内置基准源:集成于ADC芯片内部,节省外部元件成本,简化PCB设计,但受限于芯片工艺,精度和温漂可能弱于外置方案;

  • 外部基准源:需额外采购高精度电压基准(如LTZ1000、REF5025),增加BOM成本,但可通过选型优化提升精度和稳定性。

二、TI ADS8688的内置基准源:低成本、高集成

ADS8688的内置基准源采用片内带隙基准+温度补偿电路设计,无需外部元件即可工作,其核心参数如下(数据来源:TI ADS8688数据手册):

参数内置基准源说明
初始精度±0.5%(典型值)无需校准,直接满足多数场景需求
温度系数50ppm/℃(-40℃~125℃)温度漂移较小,适合常温环境
输出电压2.5V(固定)需匹配ADC输入范围(如0~2.5V)
功耗50μW(典型值)低功耗,适合电池供电场景

优势场景

  • 成本敏感型项目:省去外部基准源(如REF5025约2~5美元)和滤波元件(如电容、电阻),BOM成本降低约30%;

  • 空间受限设计:无需额外PCB面积放置基准源元件,适合小型化设备(如便携式仪器、IoT传感器节点);

  • 快速原型开发:无需调试外部基准源的温补电路,缩短研发周期。

局限性

  • 精度上限低:初始精度仅±0.5%(16位ADC的理论精度需≤0.0625%),难以满足高精度测量(如0.1%FS级);

  • 温漂限制:50ppm/℃的温度系数在极端环境(如-40℃~85℃)下,可能导致基准源误差扩大至±0.2%(50ppm/℃×125℃=6.25ppm,相对误差≈0.0025%FS,实际需结合ADC增益误差综合评估)。

三、外部基准源方案:高精度、高灵活性

ADS8688支持外接高精度电压基准(如TI REF5025、ADI LTZ1000),通过优化基准源的精度和温漂,可显著提升ADC的整体性能。以下是典型外部基准源的参数对比(以REF5025为例):

参数REF5025(外部基准)说明
初始精度±0.05%(典型值)高精度,满足0.1%FS级需求
温度系数3ppm/℃(-40℃~125℃)温漂极低,适合宽温环境
输出电压2.5V/3.3V/5V(可选)可匹配ADC的不同输入范围
功耗100μW(典型值)略高于内置基准源,但精度优势显著

优势场景

  • 高精度测量需求:如工业压力传感器(误差需<0.1%FS)、医疗设备(如心电图机,要求信号失真<0.5%);

  • 宽温环境应用:如户外气象站(-40℃~85℃)、工业炉温监测(高温环境),外置基准源的低温漂特性可抵消ADC自身的温漂误差;

  • 长期稳定性要求:实验室仪器、计量设备等需连续运行数年的场景,外置基准源的老化速率(通常<1ppm/千小时)优于内置方案。

局限性

  • 成本增加:外部基准源(如REF5025约3~8美元)+滤波元件(如0.1μF陶瓷电容、10μF钽电容)的BOM成本增加约20%~40%;

  • 设计复杂度提升:需额外设计基准源的供电滤波电路(如LC低通滤波抑制电源噪声)、温度补偿电路(可选),增加调试难度。

四、典型场景选型建议:从需求到方案的快速匹配

结合ADS8688的特性,不同场景下的最优选择如下:

1. 成本敏感型场景:选内置基准源

场景:消费电子(如智能手表的心率监测)、低精度工业传感器(如温度开关)。
理由:内置基准源的BOM成本低、设计简单,且ADS8688的内置基准源精度(±0.5%)已能满足多数低精度场景需求(如温度测量误差<1℃)。

2. 高精度测量场景:选外置基准源

场景:工业压力传感器(误差需<0.1%FS)、医疗级血压计、实验室仪器。
理由:外置基准源(如REF5025)的初始精度(±0.05%)和低温漂(3ppm/℃)可将ADC的整体误差降至0.05%以下,满足高精度需求。

3. 宽温/长期稳定场景:选外置基准源+温补设计

场景:户外气象站(-40℃~85℃)、工业炉温监测(500℃环境)。
理由:外置基准源的低温度系数(3ppm/℃)可抵消ADC自身的温漂(ADS8688内置基准源温漂50ppm/℃),配合外部温度传感器(如DS18B20)实时校准,可将系统误差控制在0.02%以内。

五、研发与采购建议:落地“最优方案”的关键细节

1. 硬件设计:“信号链”协同优化

  • 内置基准源:需在ADC的REF引脚附近放置0.1μF陶瓷电容(高频去耦)和10μF钽电容(低频储能),距离引脚<2mm,抑制电源噪声;

  • 外置基准源:需设计π型滤波电路(如10Ω电阻+10μF电容),滤除基准源输出的开关噪声(如来自DC-DC转换器的纹波),确保基准电压稳定。

2. 软件配置:“精度”与“效率”的平衡

  • 内置基准源:ADS8688支持自动校准(通过寄存器配置),需定期(如每小时)触发校准指令,补偿温漂误差;

  • 外置基准源:需通过MCU读取外部基准源的温度传感器数据(如DS18B20),动态调整ADC的增益系数,实现实时温补。

3. 测试验证:“极端场景”的压力测试

  • 精度测试:输入已知标准信号(如1.000V),验证ADC输出误差(内置基准源需<0.5%FS,外置基准源需<0.1%FS);

  • 温漂测试:在-40℃~125℃温箱中运行,记录ADC输出随温度的变化曲线(内置基准源温漂需<0.01%/℃,外置基准源需<0.001%/℃);

  • 长期稳定性测试:连续运行72小时,验证ADC输出的漂移量(内置基准源需<0.1%FS,外置基准源需<0.02%FS)。

结语:按需选择,让基准源“物尽其用”

TI ADS8688的内置与外置基准源方案各有优劣:内置方案适合成本敏感、空间受限的低精度场景;外置方案则通过高精度基准源的引入,满足高精度、宽温、长期稳定的严苛需求。工程师需结合具体场景的“精度-成本-环境”要求,从参数对比与典型应用出发,选择最匹配的基准源方案,确保ADC系统的“精准、可靠、高效”。
