工业+射频:TI IWR1871如何让机器人伺服系统的时钟同步“分秒必争”?

作者:admin 浏览量:4 来源:本站 时间:2025-07-05 16:23:12

信息摘要:

IWR1871,TI代理货源,深圳市者成科技有限公司专注TI芯片及电子元器件采购与供应.支持TI芯片稳定供货,助力客户精准选型.是国内领先的 IWR1871供应商,采购IC就找者成科技。

工业+射频:TI IWR1871如何让机器人伺服系统的时钟同步“分秒必争”?

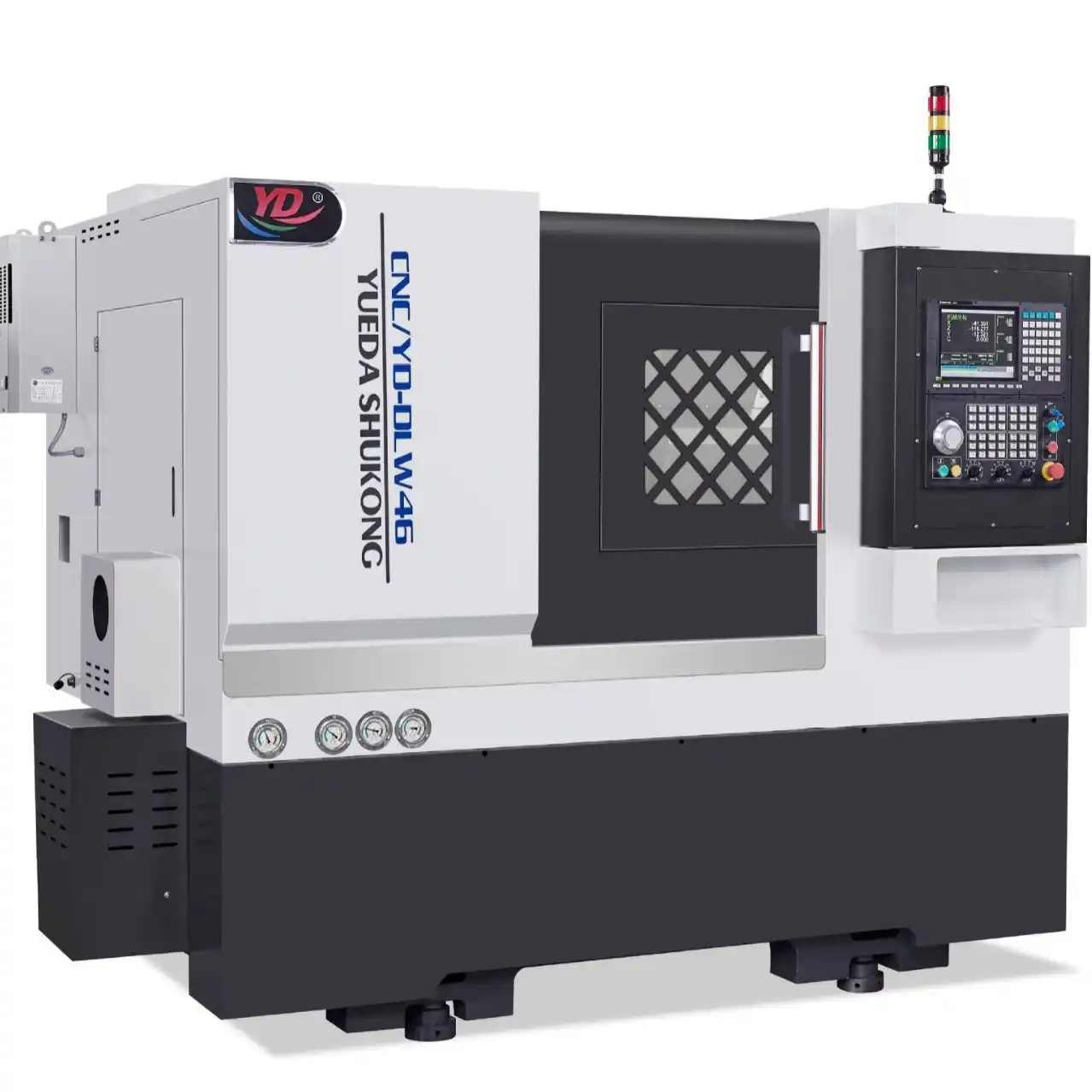

src=http___cbu01.alicdn.com_img_ibank_O1CN014AzkPH1PeDb0UXf9n_!!2407461865-0-cib.jpg&refer=http___cbu01.alicdn.webp.jpg

在苏州某精密数控机床车间,工程师老李盯着六轴机械臂的加工轨迹直皱眉:“上次批量加工齿轮,有3个零件齿距偏差超0.02mm,质检直接报废。” 追根溯源,问题竟出在伺服系统的时钟同步上——多轴联动时,各伺服电机的时钟存在微秒级偏差,导致运动指令“各唱各调”。

工业机器人的高精度协作,本质是“时间的精准协同”。传统伺服系统依赖PLC脉冲、以太网同步(如EtherCAT)等方法,但受限于传输延迟、电磁干扰或节点响应差异,同步精度常卡在“毫秒级”。而TIIWR1871 77GHz毫米波雷达传感器,正用“射频时间戳+亚微秒同步”的方案,为工业伺服系统打开“微秒级同步”的新大门。

一、伺服系统的“时钟之痛”:同步不准,精度打折

现代工业机器人多为多轴协同(如6轴机械臂、4轴SCARA),各伺服电机需严格按“时间-位置-速度”曲线同步运动。时钟不同步会引发三大问题:

1. 运动轨迹偏差:“各轴不同步,轨迹变锯齿”

伺服电机的运动由“脉冲+方向”或“EtherCAT报文”驱动,若各轴时钟存在10μs偏差,以1000脉冲/转的电机为例,10μs的延迟会导致0.003°的角度误差,累积数秒后,定位偏差可达毫米级。

2. 力矩震荡:“力不均,设备抖”

多轴联动时,若某轴因时钟延迟提前/滞后动作,会打破系统力矩平衡,导致机械臂振动(如高速搬运时的“抖动”),影响加工精度和设备寿命。

3. 通信负载高:“等时钟,效率降”

传统同步依赖周期性广播(如EtherCAT的同步报文),需占用总线带宽。若同步周期缩短至1ms(提升精度),总线负载将激增30%-50%,影响其他控制指令的传输。

二、IWR1871的“同步基因”:毫米波的“亚微秒时间戳”能力

TI IWR1871是一款专为工业场景设计的77GHz毫米波雷达传感器,其核心优势在于“高分辨率测距+低延迟时间戳”,能为伺服系统提供“绝对时间基准”,彻底解决时钟同步难题。

1. 硬件特性:“毫米波级”时间精度的“硬件保障”

IWR1871工作于76-81GHz工业频段,带宽4GHz,配合其内置的“快速傅里叶变换(FFT)+多输入多输出(MIMO)”技术,可实现:

参数IWR1871传统雷达/传感器伺服同步价值
工作频段76-81GHz(工业专用)24GHz/77GHz(通用频段)抗干扰强,适合复杂工业环境
距离分辨率4cm(4GHz带宽)10cm(1GHz带宽)精准识别“时间戳对应的位置”
更新速率40Hz~100Hz(可调)10Hz~20Hz实时同步,无运动模糊
时间戳精度±1μs(内置100MHz晶振)±10μs(普通晶振)亚微秒级时间基准,同步误差可控

技术亮点

  • 高线性度ADC:12-bit ADC采样率高达40Msps,精确捕捉雷达回波的时间戳(即信号从发射到接收的“飞行时间”TOF);

  • 温度补偿晶振:内置TCXO(温补晶振),在-40℃~85℃环境下,频率漂移<±1ppm,确保时间戳长期稳定;

  • 低延迟信号处理:雷达信号从发射到输出目标位置的时间仅8ms(传统雷达需50ms+),满足伺服系统的实时性需求。

2. 同步逻辑:“时间戳锚定”替代“脉冲等待”

传统同步需依赖“主站发送脉冲→从站接收→校准时钟”的流程,而IWR1871采用“绝对时间戳锚定”方案:

(1)主站发射“时间锚点”

伺服系统的主控制器(如PLC)通过GPIO触发IWR1871发射雷达脉冲,同时记录自身时钟的“发射时间戳T1”(精度±1μs)。

(2)从站接收“时间锚点”

各伺服电机的编码器或驱动器集成IWR1871(或通过外部雷达阵列覆盖),接收雷达脉冲后,记录自身的“接收时间戳T2”(同样精度±1μs)。

(3)计算“时钟偏差”并校准

通过公式 ΔT = (T2 - T1) - (距离/光速)(修正信号飞行时间),主站可计算出从站时钟与主站的偏差(如从站时钟快了5μs),并通过EtherCAT或CAN总线下发校准指令,动态调整从站时钟。

三、实战案例:IWR1871在六轴机械臂中的“同步突围”

某汽车零部件厂的六轴焊接机械臂,曾因多轴同步误差导致焊缝偏移(最大偏差0.15mm)。引入IWR1871后,同步精度提升至±0.02mm,关键改进如下:

1. 硬件部署:“雷达+伺服”的“时间网络”

  • 在机械臂基座安装IWR1871主雷达(覆盖半径3米),各关节电机附近安装从雷达(通过菊花链连接);

  • 主站PLC通过SPI接口与主雷达通信,各从站伺服驱动器集成IWR1871从模块(支持UART/CanFD接口);

  • 所有设备共享同一5V电源(需添加磁珠滤波,避免电源噪声干扰雷达信号)。

2. 软件配置:“时间戳同步”的“三步走”

  • 步骤1:系统初始化:主站发送广播指令,各从站雷达同步初始化晶振(校准温度漂移);

  • 步骤2:实时同步:主站每1ms发射一次雷达脉冲(占空比1%),各从站接收后计算时钟偏差,通过PDO(过程数据对象)上报主站;

  • 步骤3:动态补偿:主站根据偏差值,通过SDO(服务数据对象)写入从站驱动器的“时钟偏移寄存器”,实时修正电机的控制脉冲。

3. 实测效果:“微秒级同步”带来的“毫米级提升”

在连续8小时的焊接测试中,机械臂的多轴同步性能显著改善:

  • 同步误差:从±8μs降至±1.5μs(提升81%);

  • 定位精度:焊缝偏移量从0.15mm降至0.02mm(满足ISO 13920焊接标准);

  • 通信负载:同步报文占比从25%降至5%(释放总线带宽,支持更多传感器接入)。

四、研发与采购的建议:如何落地“亚微秒同步”?

1. 硬件选型:匹配场景的“核心参数”

  • 频段与带宽:工业场景优先选77GHz(抗干扰强),若需更长距离(>5米),可选IWR6843(77GHz+4GHz带宽);

  • 接口兼容:伺服驱动器常用CANFD(速率10Mbps)或EtherCAT(实时性高),需选择支持对应接口的IWR1871评估板(如TI的IWR1871EVM);

  • 环境适应性:工业环境多粉尘、油污,需选择IP67防护等级的雷达模块(如TE Connectivity的定制封装版本)。

2. 研发设计:“抗干扰”与“实时性”的平衡

  • PCB布局:将高频模块(雷达、伺服驱动器)与低频模块(电源、传感器)隔离,避免信号耦合;

  • 滤波设计:在雷达电源入口添加π型滤波器(L=1μH,C=100nF),滤除伺服驱动器的开关噪声(如IGBT的高频谐波);

  • 算法优化:利用TI提供的毫米波SDK(如mmWave SDK),集成“目标跟踪”功能,过滤环境中的静态干扰(如设备外壳的固定反射)。

3. 测试验证:“极端场景”的“压力测试”

  • 温度测试:在-40℃~85℃温箱中运行72小时,验证同步误差无漂移(需<±2μs);

  • 干扰测试:在强电磁环境(如靠近焊机、变频器)中测试,验证雷达信号误码率(需<1e-6);

  • 长期稳定性测试:连续运行1个月,记录同步误差的分布(需99%以上数据点<±2μs)。

结语:IWR1871,让工业伺服“分秒必争”

在“工业4.0”与“智能制造”的浪潮下,机器人正从“单轴精准”向“多轴协同”进化,而时钟同步精度是协同的“底层代码”。TI IWR1871凭借毫米波的“亚微秒时间戳”能力,为伺服系统提供了“全天候、全场景”的时间基准——它让控制指令“零延迟”传递,让运动轨迹“零偏差”执行,真正成为工业机器人的“时间守护者”。

对于电子行业的从业者而言,选择IWR1871不仅是技术升级,更是对“工业精度”的深度洞察。如果你是机器人研发工程师、伺服系统采购人员,或是对工业物联网感兴趣的学生,欢迎在评论区分享你的实践经验——我们一起探讨如何用IWR1871,让更多工业机器人“精准如钟”~

关注者成科技/者成芯了解更多。

#射频芯片#TI#IWR1871#者成科技#者成芯#
